ECS Managed Instances 入門：ALB 経由で nginx コンテナを公開してみる

はじめに

こんにちは。satyamです。
本記事では、ECS Managed Instances を使用し、nginx コンテナを Application Load Balancer 経由で公開する方法を紹介します。

ECS Managed Instances は、EC2 ベースの実行環境を利用しつつ、プロビジョニング、スケーリング、パッチ適用、メンテナンスなどのインフラ管理の一部を ECS 側に任せられる新しいコンピューティングオプションです。

ECS を実運用に近い形で利用する場合、コンテナを起動するだけでなく、ALB でリクエストを受け付け、ECS Service で管理されるコンテナへ転送する構成がよく使われます。

そこで本記事では、nginx ベースのデモイメージを ECS Managed Instances 上で起動し、ALB とターゲットグループを組み合わせて、ブラウザから ECS タスク上の nginx 画面へアクセスできることを確認します。

目次

構成図

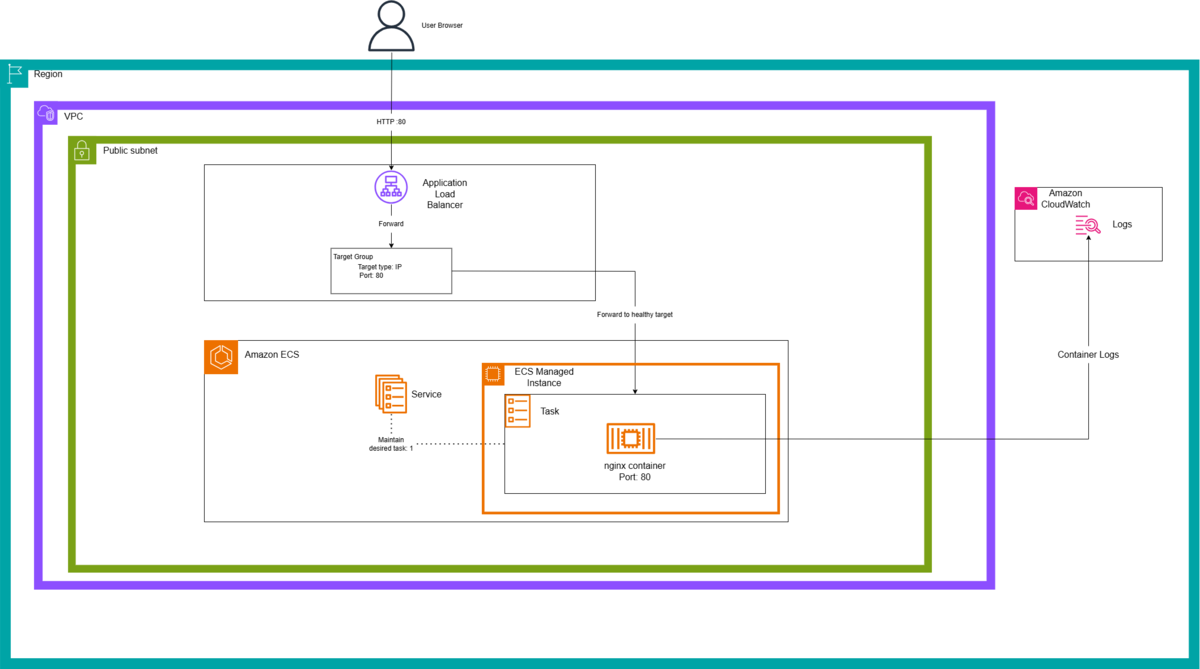

以下の図は、本記事で構築する構成を示しています。

動作フロー

• ユーザーがブラウザから Application Load Balancer の DNS 名へアクセスします。
• Application Load Balancer が HTTP リクエストを受け付けます。
• リクエストはターゲットグループへ転送されます。
• ターゲットグループが、ECS Service によって登録された nginx タスクへリクエストを転送します。
• nginx タスク内のコンテナが、ブラウザに nginx の画面を返します。
• nginx コンテナのログは CloudWatch Logs に出力されます。

検証構成

• ECS クラスター：1
• ECS Managed Instances：使用（ECS タスクの実行基盤）
• ECS Service：1
• タスク定義：1
• コンテナイメージ：nginx ベースのデモイメージ
• Application Load Balancer：1
• ターゲットグループ：1
• CloudWatch Logs ロググループ：1
• IAM ロール：タスク実行ロール、Managed Instances 用ロール
• VPC：1（検証用 VPC）
• サブネット：パブリックサブネット 2 つ
• セキュリティグループ：Application Load Balancer 用、ECS タスク用、Managed Instances 用

事前準備（セキュリティグループ / CloudWatch Logs）

ECS クラスターおよび ECS Service を作成する前に、本検証で使用するセキュリティグループと CloudWatch Logs ロググループを準備します。

1. セキュリティグループの作成

AWS マネジメントコンソールから EC2 を選択します。
セキュリティグループ → [セキュリティグループを作成] を選択します。

以下のセキュリティグループを作成します。

• ALB 用セキュリティグループ

このセキュリティグループは、Application Load Balancer にアタッチします。

名前：ecs-mi-nginx-alb-sg
説明：Security group for nginx ALB
VPC：検証用 VPC
インバウンドルール：HTTP 80 / My IP

[セキュリティグループを作成] を選択します。

ブラウザから ALB にアクセスできるようにするための設定です。
※ 検証環境のため、アクセス元は My IP に制限しています。

• ECS タスク用セキュリティグループ

このセキュリティグループは、後ほど ECS Service 作成時に ECS タスクへアタッチします。

名前：ecs-mi-nginx-task-sg
説明：Security group for ECS nginx task
VPC：検証用 VPC
インバウンドルール：HTTP 80 / ALB 用セキュリティグループ (ecs-mi-nginx-alb-sg)

[セキュリティグループを作成] を選択します。
ALB 経由の通信のみ nginx タスクで受け付ける構成とします。

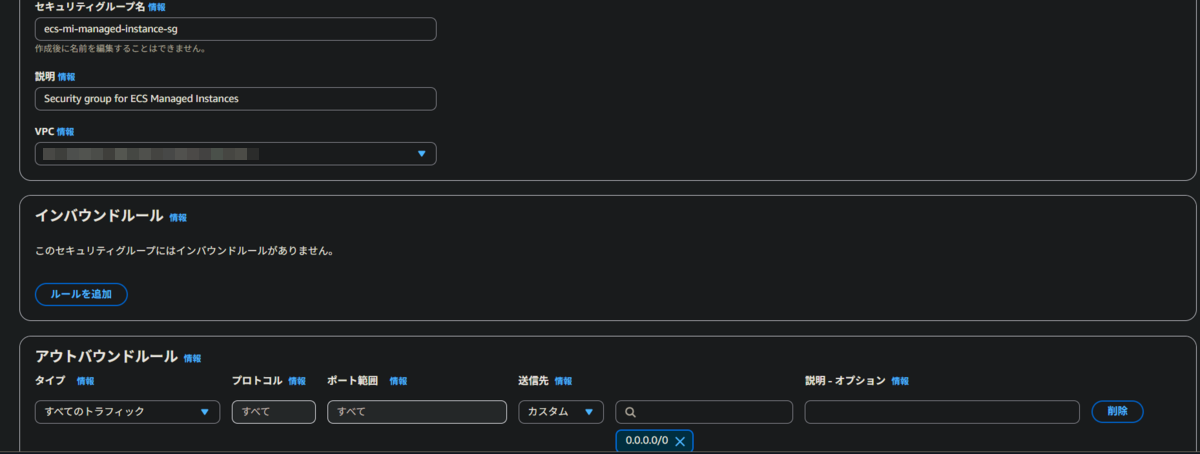

• Managed Instances 用セキュリティグループ

このセキュリティグループは、後ほど ECS クラスター作成時に Managed Instances 用として使用します。

名前：ecs-mi-managed-instance-sg
説明：Security group for ECS Managed Instances
VPC：検証用 VPC
インバウンドルール：なし
アウトバウンドルール：すべてのトラフィック

[セキュリティグループを作成] を選択します。
本検証では、Managed Instances へ直接アクセスする必要はないため、インバウンドルールは設定しません。

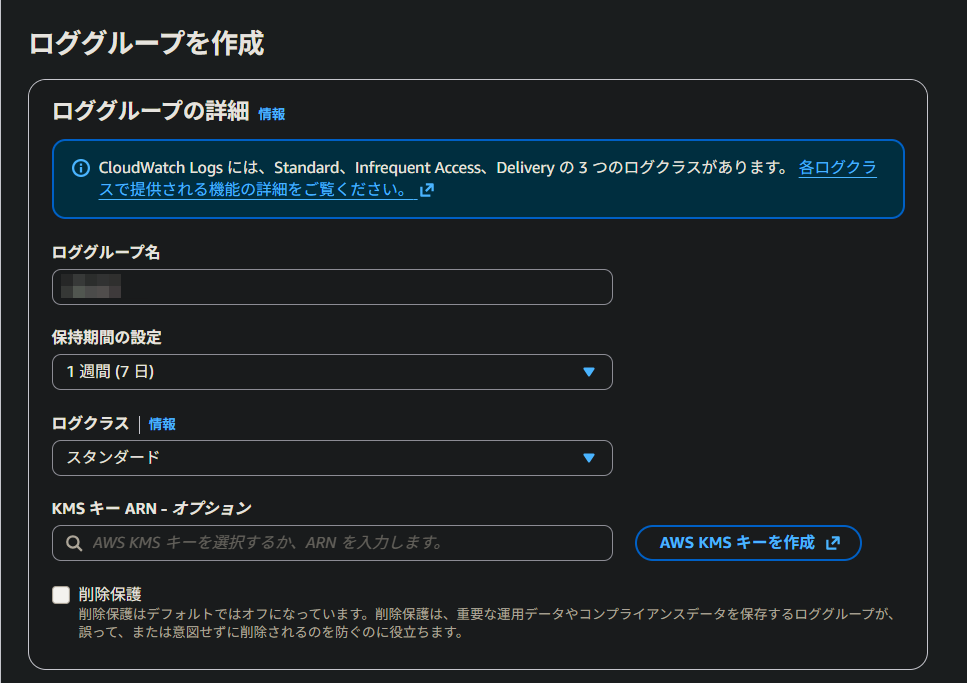

2. CloudWatch Logs ロググループの作成

次に、nginx コンテナのログ出力先となるロググループを作成します。

AWS マネジメントコンソールから CloudWatch を選択します。
ログ管理 → ロググループ → [ロググループを作成] を選択します。

以下の内容でロググループを作成します。

ロググループ名：任意
保持期間：1週間（7日）
ログクラス：スタンダード

[作成] を選択します。

このロググループは、後ほどタスク定義のログ設定で指定します。

ECS クラスター作成

次に、本検証で使用する ECS クラスターを作成します。

AWS マネジメントコンソールから Amazon Elastic Container Service を選択します。
クラスター → [クラスターの作成] を選択します。

クラスター名：ecs-mi-nginx-cluster

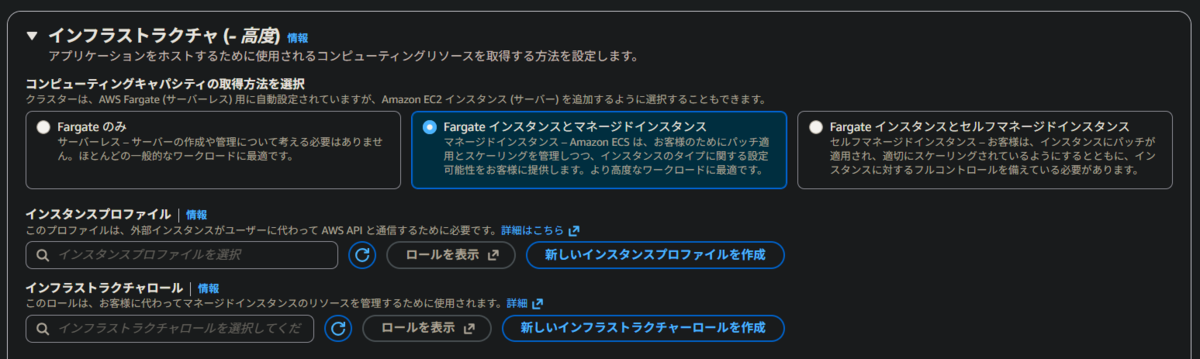

1. インフラストラクチャの設定

「コンピューティングキャパシティの取得方法を選択」では、以下を選択します。

「Fargate インスタンスとマネージドインスタンス」

本検証では、nginx タスクを Managed Instances 上で実行します。

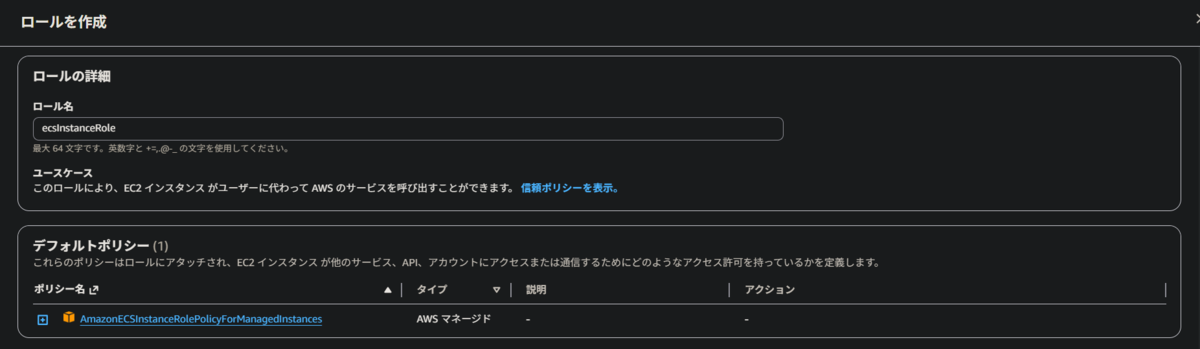

インスタンスプロファイルの作成

インスタンスプロファイル では、以下を選択します。

「新しいインスタンスプロファイルを作成」を選択します。

ロール作成画面が開いたら、ロール名を確認して [ロールを作成] を選択します。

必要なロールおよびポリシーはコンソール側で自動的に作成され、クラスター作成画面に選択された状態で反映されます。

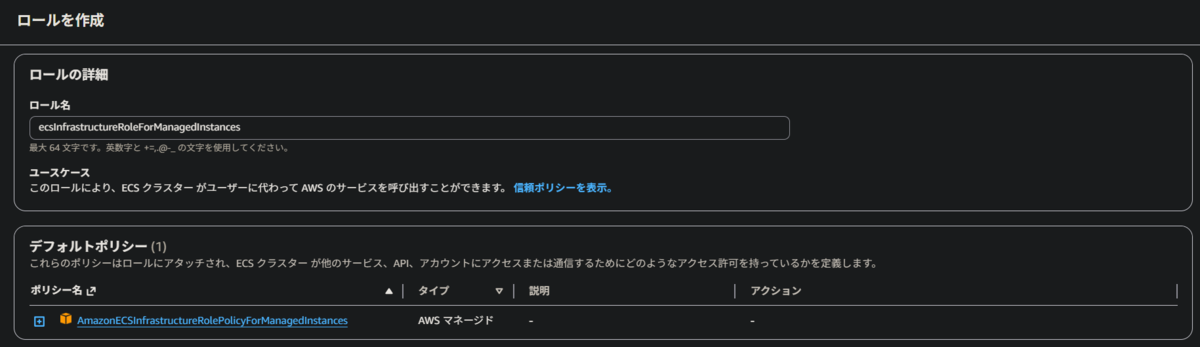

インフラストラクチャロールの作成

インフラストラクチャロール では、以下を選択します。

「新しいインフラストラクチャロールを作成」を選択します。

インフラストラクチャロールも同様に、ロール名を確認して [ロールを作成] を選択します。

作成後、クラスター作成画面に自動で反映されます。

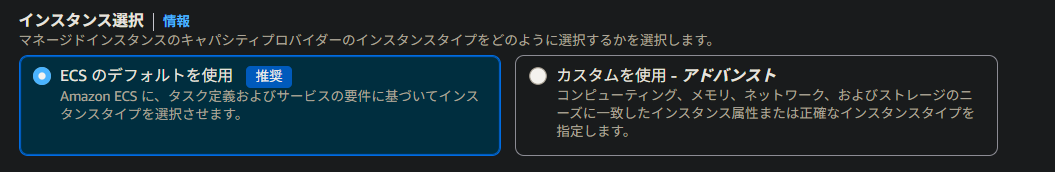

インスタンス選択 では、以下を選択します。

「ECS のデフォルトを使用」

この設定により、タスク定義やサービスの要件に基づいて、ECS 側でインスタンスタイプが選択されます。

2. ネットワーク設定

ネットワーク設定 を開き、以下を設定します。

VPC：検証用 VPC
サブネット：検証用のパブリックサブネット 2 つ
セキュリティグループ：ecs-mi-managed-instance-sg

設定内容を確認し、[作成] を選択します。

ターゲットグループ / ALB の作成

次に、ブラウザから nginx コンテナへアクセスするためのターゲットグループと Application Load Balancer を作成します。

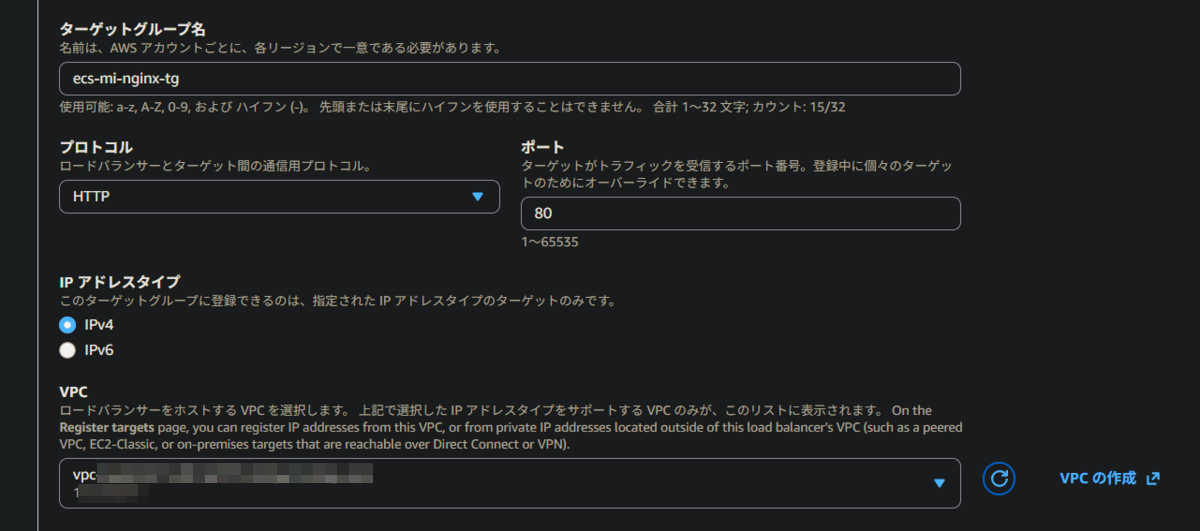

1. ターゲットグループの作成

AWS マネジメントコンソールから EC2 を選択します。
ロードバランシング → ターゲットグループ → [ターゲットグループの作成] を選択します。

ターゲットの種類 では、以下を選択します。
「IP アドレス」

以下の内容で設定します。

ターゲットグループ名：ecs-mi-nginx-tg
プロトコル：HTTP
ポート：80
VPC：検証用 VPC

[次へ] を選択します。

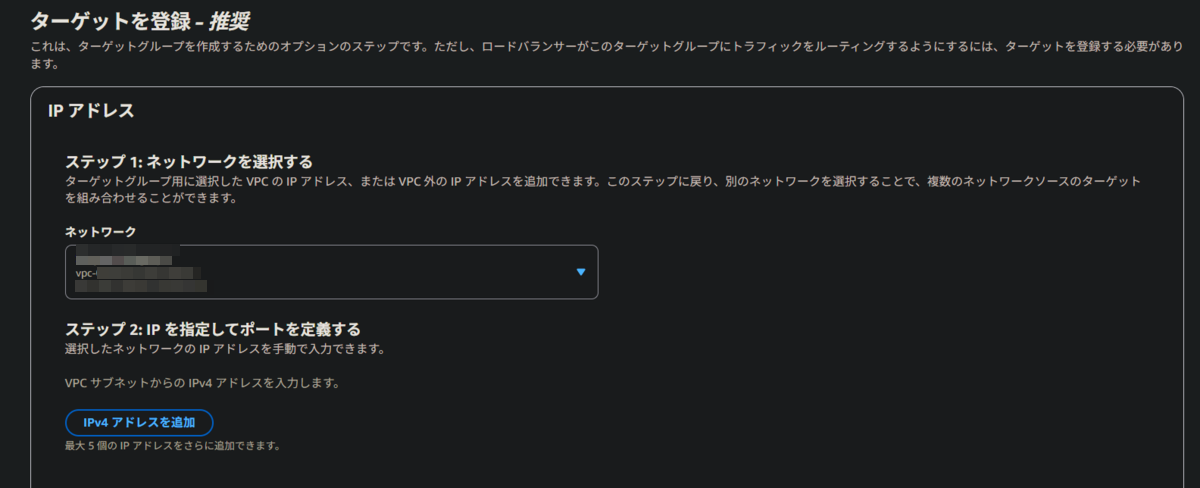

ターゲットを登録 画面では、IP アドレスを手動で登録しません。

「IP を指定してポートを定義する」に IP アドレスが入力されている場合は、[削除] を選択し、ターゲットが 0 件の状態にします。

[次へ] を選択し、設定内容を確認してから [ターゲットグループの作成] を選択します。

ECS Service 作成後に、nginx タスクがターゲットグループへ自動的に登録されます。

2. Application Load Balancer の作成

AWS マネジメントコンソールから EC2 を選択します。
ロードバランシング → ロードバランサー → [ロードバランサーの作成] を選択します。

ロードバランサーの種類では、[Application Load Balancer] を選択します。

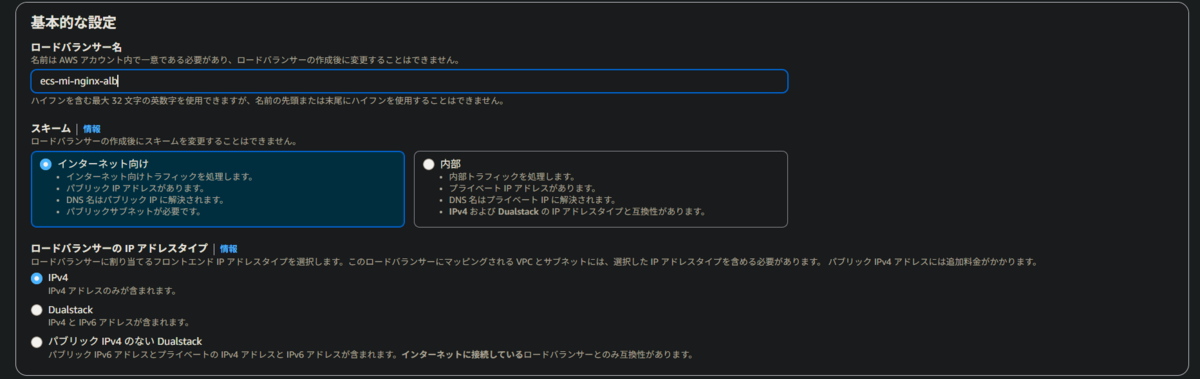

• 基本的な設定

以下の内容で設定します。

ロードバランサー名：ecs-mi-nginx-alb
スキーム：インターネット向け
ロードバランサーの IP アドレスタイプ：IPv4

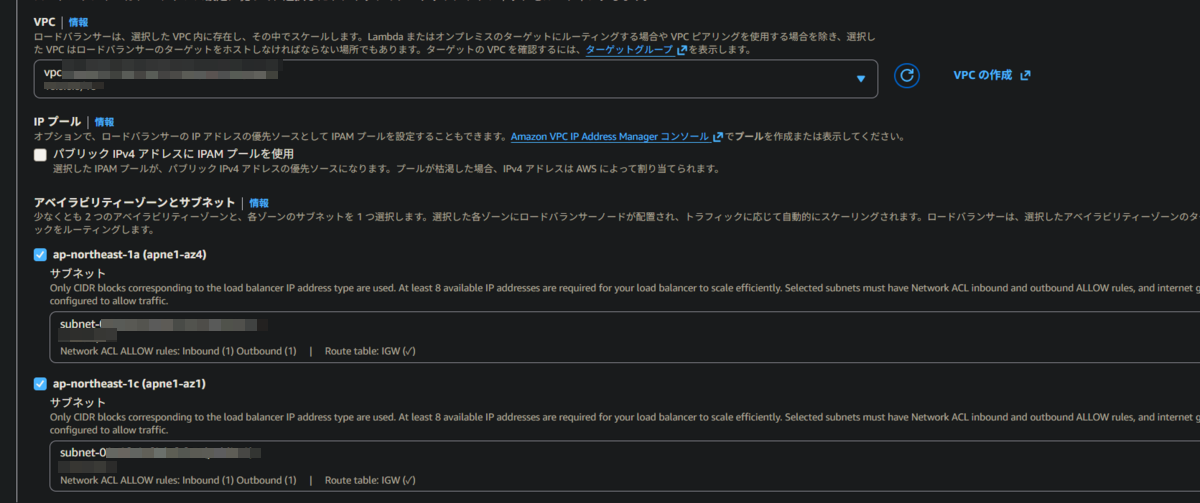

• ネットワークマッピング

以下を設定します。

VPC：検証用 VPC
アベイラビリティーゾーンとサブネット：検証用のパブリックサブネット

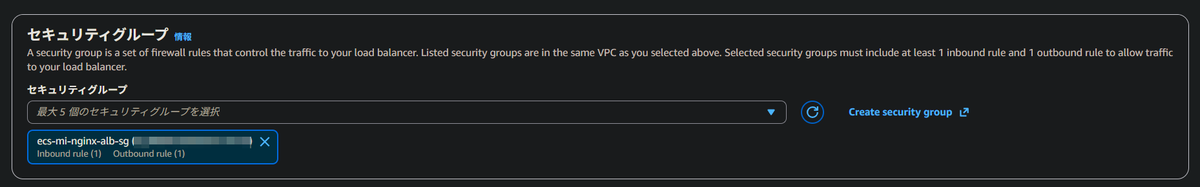

セキュリティグループ では、事前準備で作成した ALB 用セキュリティグループを選択します。

セキュリティグループ：ecs-mi-nginx-alb-sg

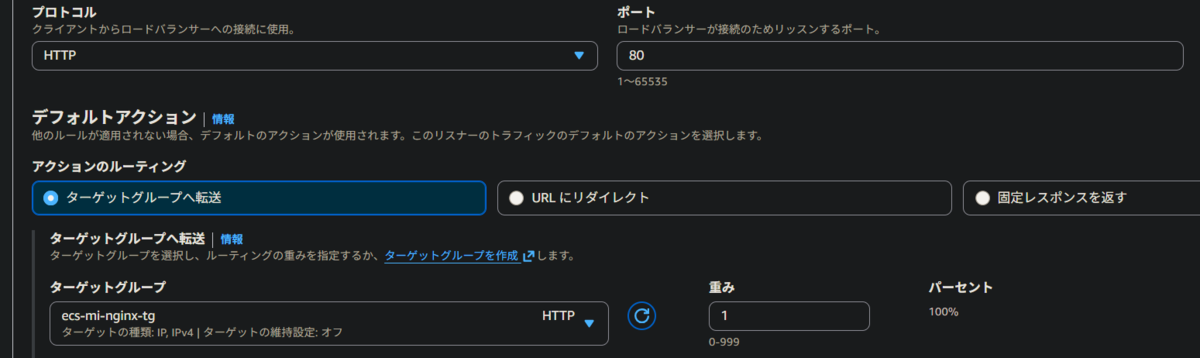

• リスナーとルーティング

リスナーは以下の内容で設定します。

プロトコル：HTTP
ポート：80

デフォルトアクション では、以下を選択します。

アクションのルーティング：ターゲットグループへ転送
ターゲットグループ：ecs-mi-nginx-tg

ここでは、先ほど作成したターゲットグループを指定します。

設定内容を確認し、[ロードバランサーの作成] を選択します。

タスク定義作成

次に、ECS Managed Instances 上で nginx ベースのデモコンテナを起動するためのタスク定義を作成します。

AWS マネジメントコンソールから Amazon Elastic Container Service を選択します。 タスク定義 → [新しいタスク定義の作成] を選択します。

タスク定義ファミリー名を入力します。

タスク定義ファミリー：ecs-mi-nginx-task

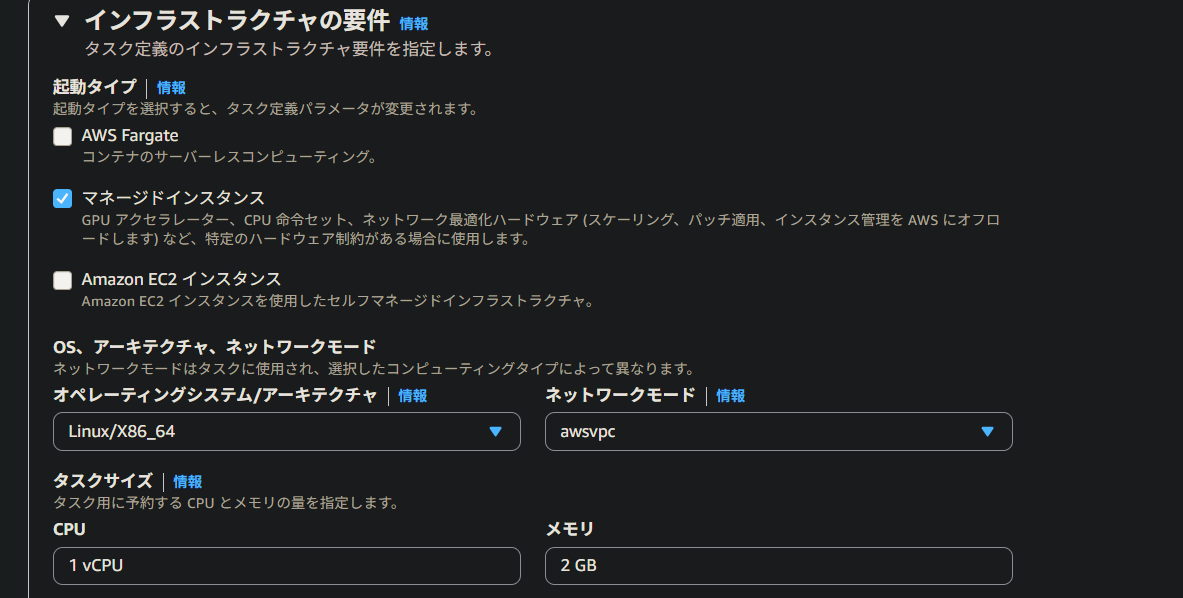

1. インフラストラクチャの要件

起動タイプ では、以下を選択します。
「 マネージドインスタンス 」

デフォルトで設定されていない場合は、以下の値を設定します。

オペレーティングシステム/アーキテクチャ：Linux/X86_64
ネットワークモード：awsvpc
CPU：1 vCPU
メモリ：2 GB

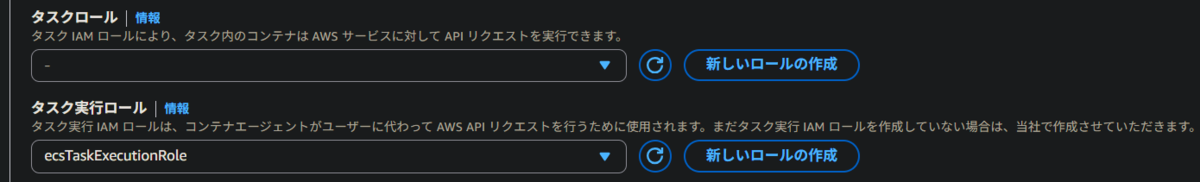

タスクロール は、今回のコンテナから AWS API を実行しないため、未指定のままとします。

タスク実行ロールでは、以下を選択します。
「 ecsTaskExecutionRole 」

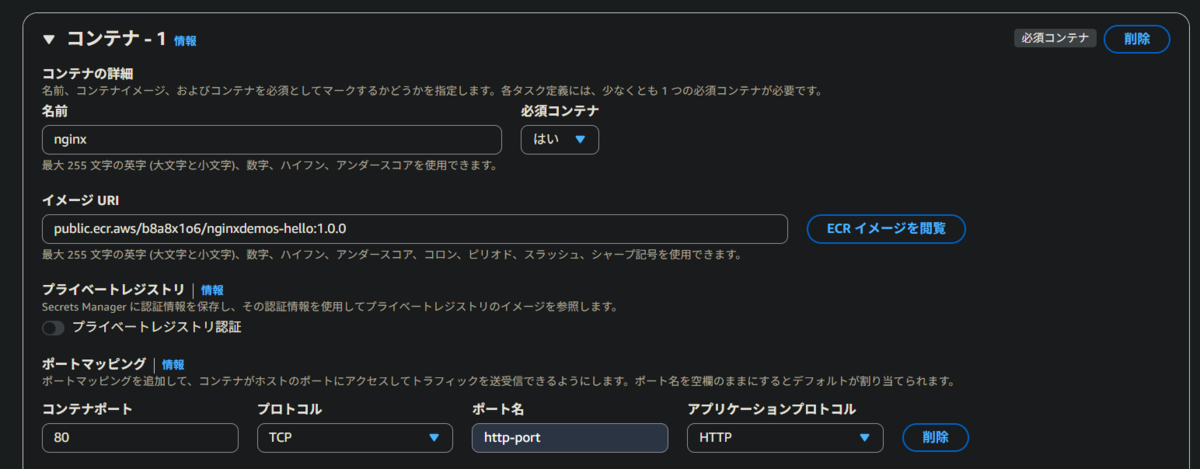

2. コンテナの設定

コンテナの詳細 では、以下を設定します。

名前：nginx
イメージ URI：public.ecr.aws/b8a8x1o6/nginxdemos-hello:1.0.0

ポートマッピング では、以下を設定します。

コンテナポート：80
プロトコル：TCP
ポート名：http-port
アプリケーションプロトコル：HTTP

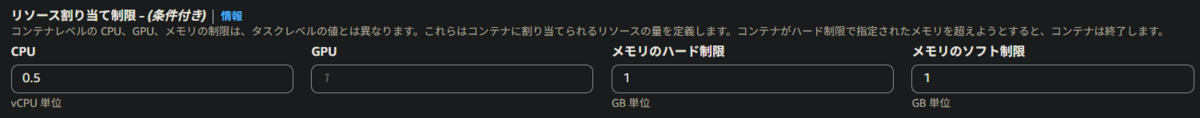

リソース割り当て制限（条件付き）では、以下を設定します。

CPU：0.5 vCPU
メモリのハード制限：1 GB
メモリのソフト制限：1 GB

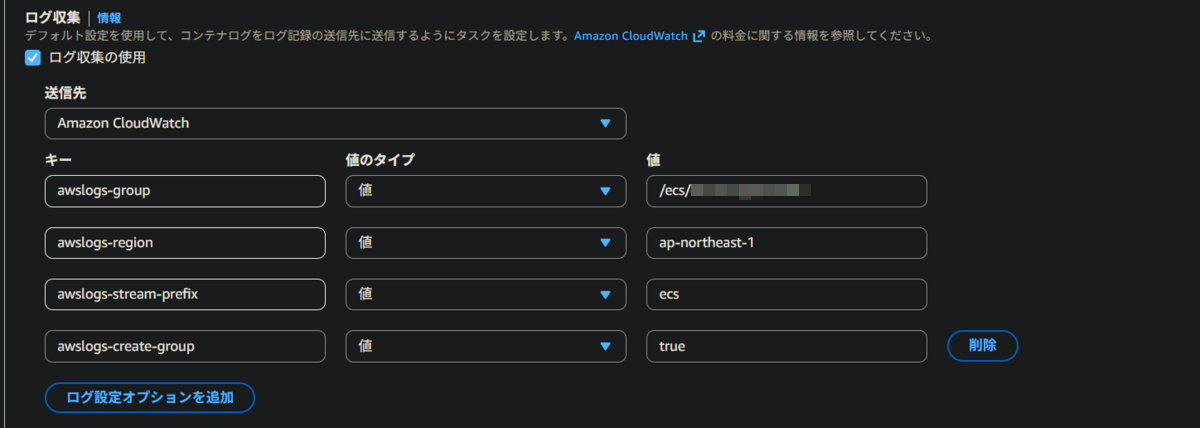

3. ログ設定

ログ収集 を有効にし、CloudWatch Logs を設定します。

ロググループ では、事前準備で作成したロググループを選択します。

ロググループ：[事前に作成したロググループ名を指定]
ストリームプレフィックス：ecs

ストリームプレフィックスには任意の値を指定できます。
本検証では例として 「 ecs 」 を指定します。

設定内容を確認し、[作成] を選択します。

ECS Service 作成

次に、作成したタスク定義を実行し、起動したタスクを Application Load Balancer と連携するための ECS Service を作成します。

AWS マネジメントコンソールから Amazon Elastic Container Service を選択します。
クラスター → 「 ecs-mi-nginx-cluster 」を選択します。

サービス タブを開き、[作成] を選択します。

1. サービスの詳細

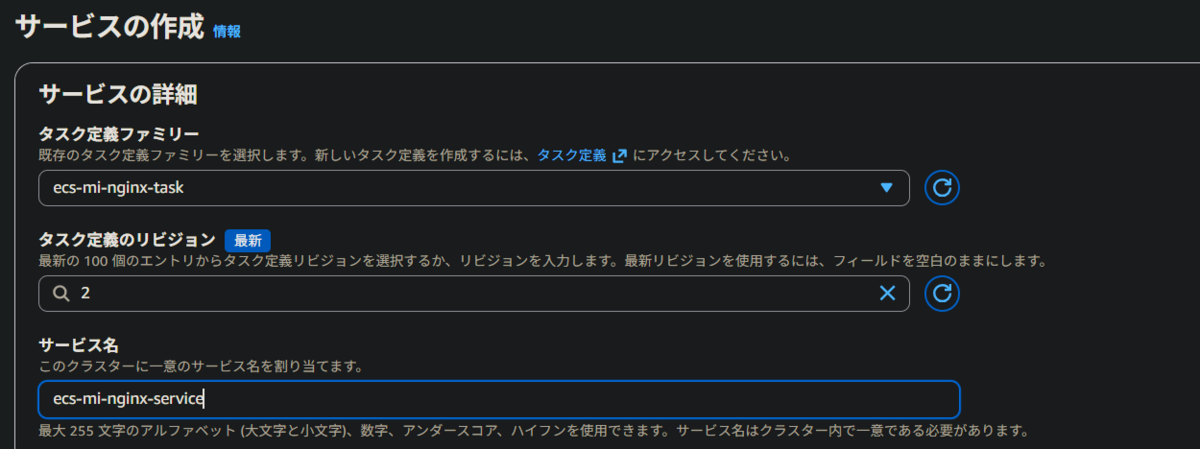

サービスの詳細 では、作成済みのタスク定義を選択します。

タスク定義ファミリー：ecs-mi-nginx-task
タスク定義のリビジョン：対象リビジョン
サービス名：ecs-mi-nginx-service

環境 では、対象のクラスターが選択されていることを確認します。
コンピューティング設定（アドバンスト）は、デフォルトのままとします。

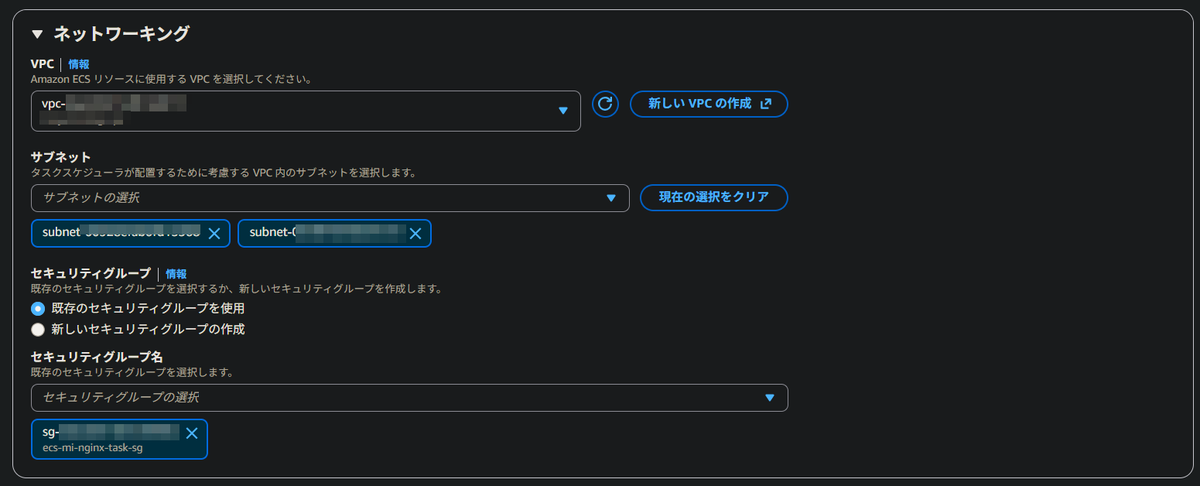

2. ネットワーキング

VPC とサブネットは、ECS クラスターおよび Application Load Balancer を作成したものと同じものを選択します。
セキュリティグループでは、事前準備で作成した ECS タスク用セキュリティグループを選択します。

VPC：検証用 VPC
サブネット：検証用のパブリックサブネット 2 つ
セキュリティグループ：ecs-mi-nginx-task-sg

3. ロードバランシング - オプション

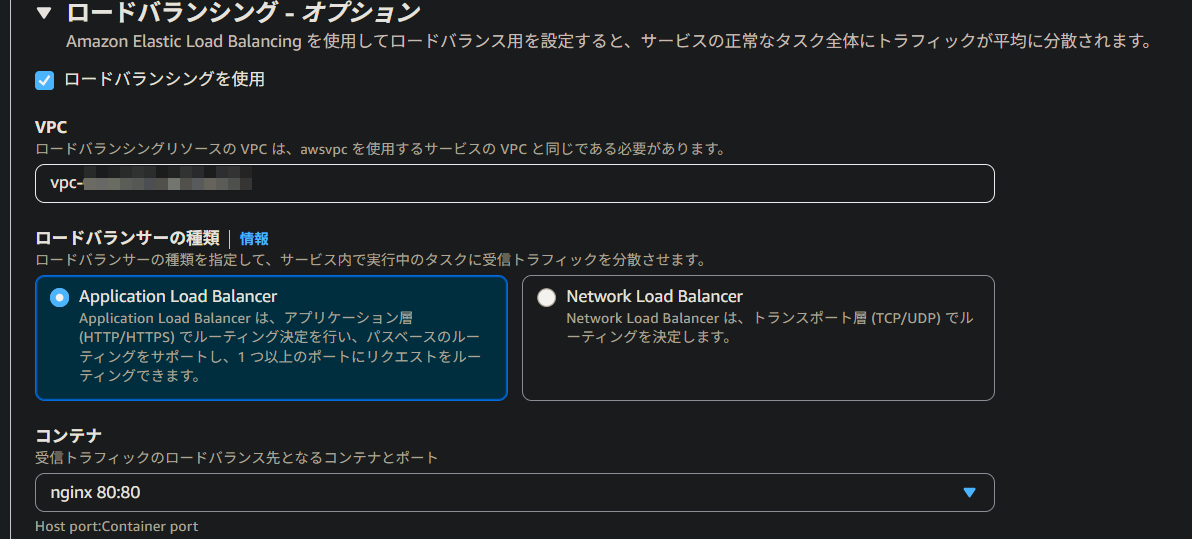

ロードバランシング では、[ロードバランシングを使用] を有効にします。

ロードバランサーの種類：Application Load Balancer
コンテナ：nginx 80:80

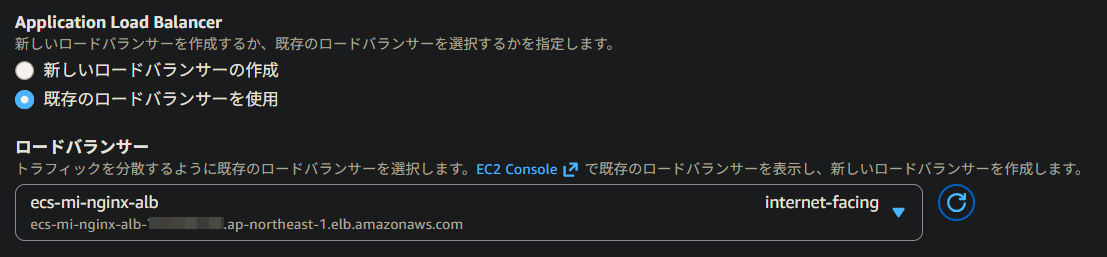

Application Load Balancer では、以下を選択します。

ロードバランサー：ecs-mi-nginx-alb

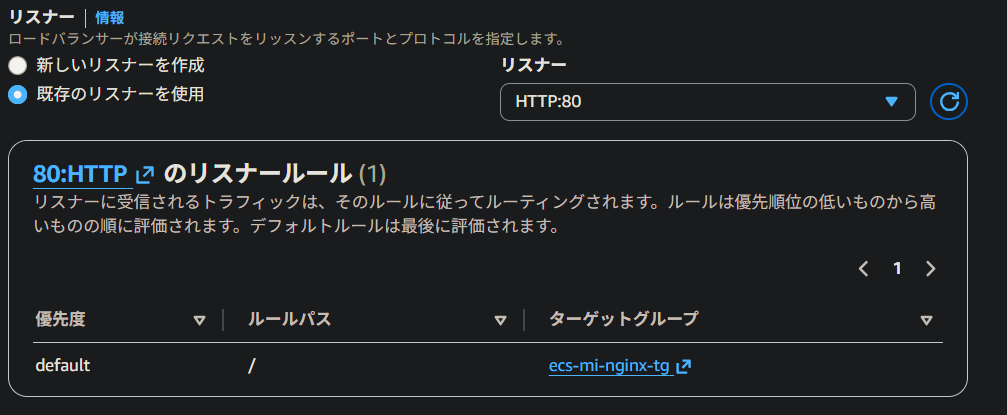

リスナー では、以下を選択します。

リスナー：HTTP:80

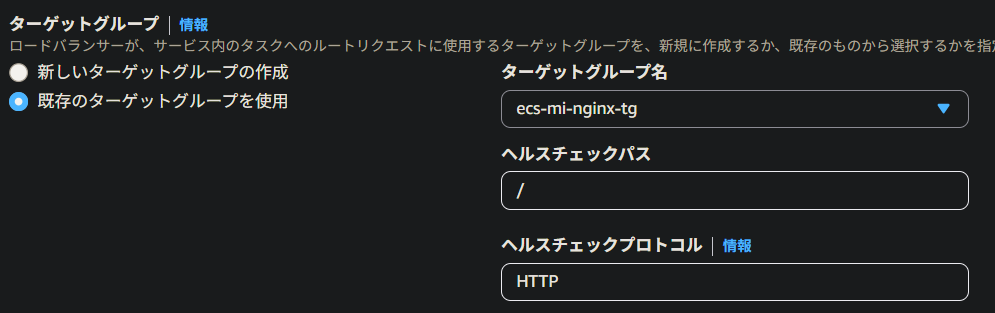

ターゲットグループ では、以下を選択します。

ターゲットグループ名：ecs-mi-nginx-tg

設定内容を確認し、[作成] を選択します。

サービス作成後、ECS がタスクを起動し、起動したタスクをターゲットグループへ自動的に登録します。 タスクが起動し、ターゲットグループで正常な状態になるまで、2〜5分程度かかる場合があります。

動作確認

最後に、ECS Service、タスク、ターゲットグループ、ALB が正常に動作していることを確認します。

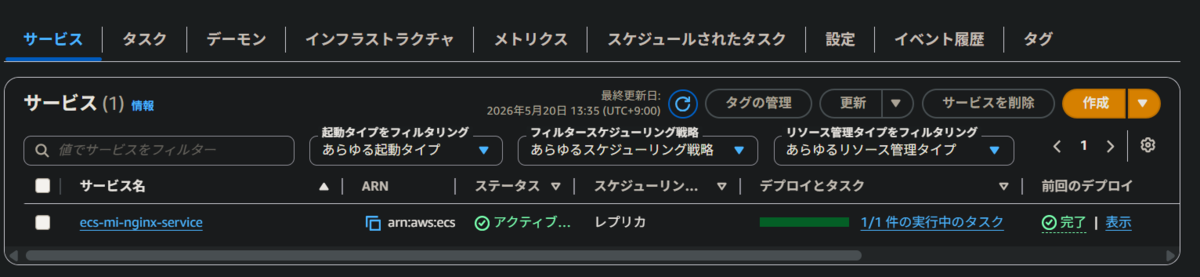

1. ECS Service の確認

AWS マネジメントコンソールから Amazon Elastic Container Service を選択します。
クラスター → ecs-mi-nginx-cluster を選択します。

サービス タブを開き、作成したサービスを選択します。

サービス名：ecs-mi-nginx-service

サービスの状態とタスク数を確認します。

ステータス：アクティブ
デプロイとタスク：1/1 件の実行中のタスク

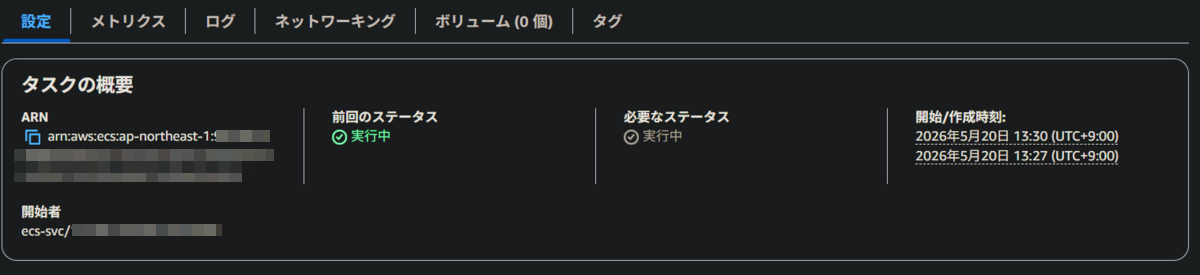

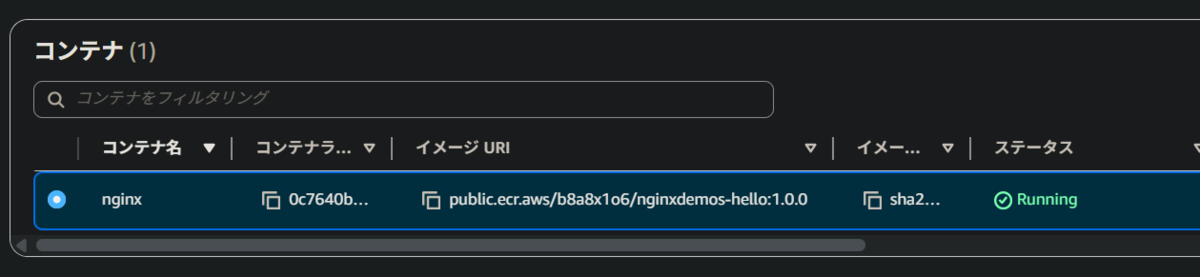

2. ECS タスクの確認

タスク タブを開き、実行中のタスクを選択します。

タスクおよびコンテナの状態を確認します。

タスクの状態：実行中
コンテナ名：nginx
ステータス：Running

3. ターゲットグループの確認

AWS マネジメントコンソールから EC2 を選択します。
ターゲットグループ → ecs-mi-nginx-tg を選択します。

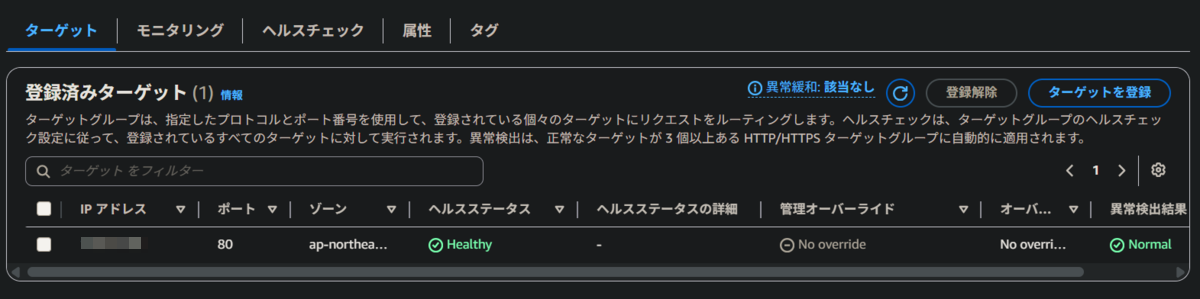

ターゲット タブを開き、ECS タスクがターゲットとして登録されていることを確認します。

ポート：80
ヘルスステータス：Healthy

4. ALB の DNS 名へアクセス

AWS マネジメントコンソールから EC2 を選択します。
ロードバランシング → ロードバランサー → ecs-mi-nginx-alb を選択します。

詳細画面で ALB の DNS 名をコピーし、ブラウザからアクセスします。

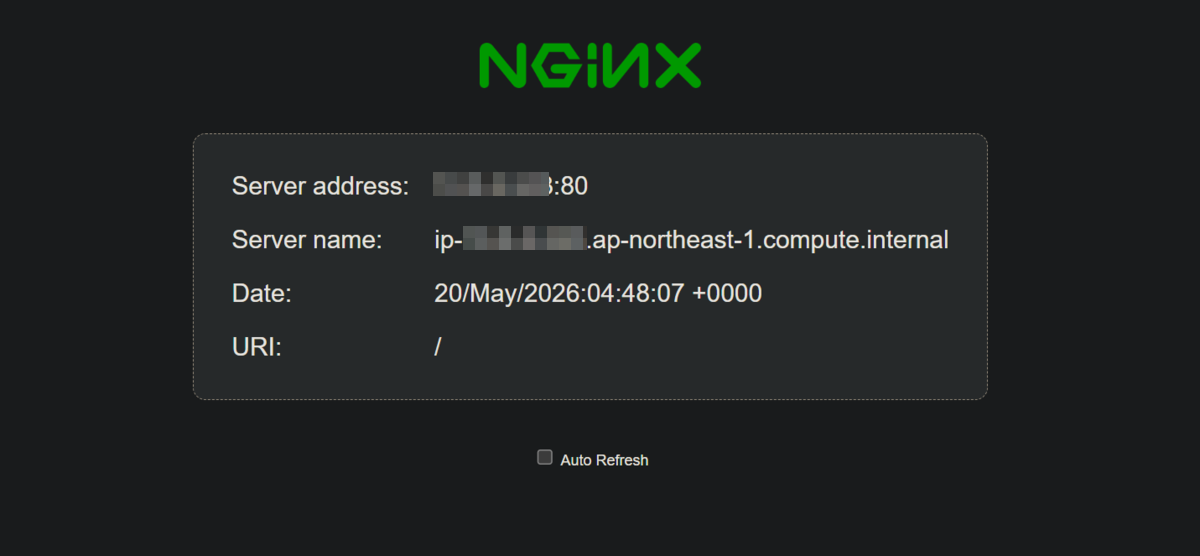

nginx の画面が表示されれば、ALB からターゲットグループを経由して、ECS Managed Instances 上の nginx コンテナへ正常にアクセスできています。

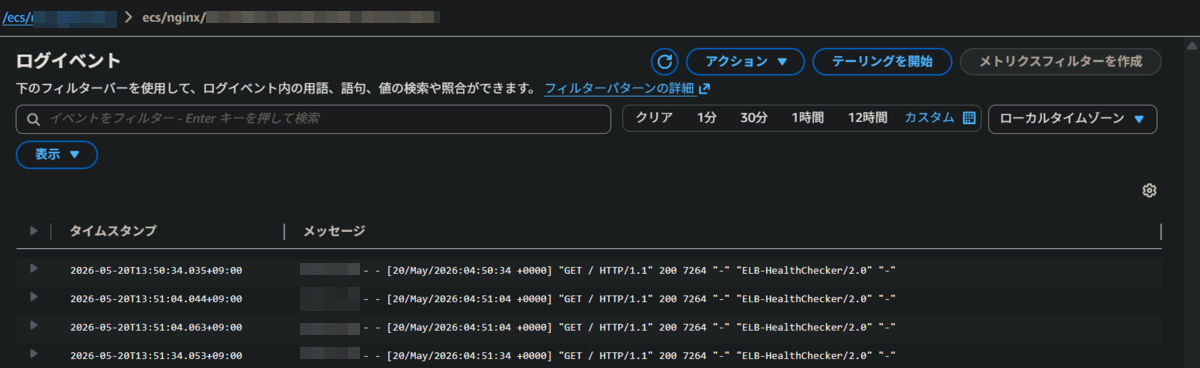

5. CloudWatch Logs の確認

AWS マネジメントコンソールから CloudWatch を選択します。
ログ → ログ管理 → ロググループ → 「対象のロググループ」を選択します。

ログストリームが作成され、コンテナログが出力されていることを確認します。

以上で、ALB からターゲットグループを経由して、ECS Managed Instances 上の nginx コンテナへアクセスできることを確認できました。
あわせて、ECS Service、タスクの起動状態、ターゲットのヘルスチェック、CloudWatch Logs へのログ出力も確認できました。

まとめ

本記事では、ECS Managed Instances を使用し、Application Load Balancer 経由で nginx ベースのデモコンテナを公開しました。

ECS Managed Instances により、EC2 ベースの実行環境を利用しながら、基盤となるキャパシティ管理の一部を ECS に任せられることを確認できました。
また、ALB → ターゲットグループ → ECS タスク のリクエストの流れや、CloudWatch Logs へのログ出力も確認しました。

今回の構成は、ECS Managed Instances と ALB を組み合わせた Web アプリケーション構成を理解するための基本となります。
今後は、カスタムアプリケーションイメージのデプロイや ACM 証明書を利用した HTTPS 化など、より実運用に近い構成へ発展させることができます。

おまけ：ECS Managed Instances の自動調整

ECS Managed Instances では、ECS タスクの実行に必要なキャパシティを ECS 側で自動的に準備できます。
そのため、EC2 ベースの実行環境を利用しながら、インスタンス管理の手間を減らすことができます。
動作を確認したい場合は、AWS マネジメントコンソールから対象の ECS Service を開きます。 Amazon Elastic Container Service → クラスター → [対象クラスター] → サービス → [対象サービス]
[サービスを更新] を選択し、必要なタスク数を 1 から 2 に変更してサービスを更新します。

更新後、追加のタスクが起動し、ターゲットグループで Healthy になることを確認できます。
確認が完了したら、不要なリソース利用を避けるため、必要なタスク数を 1 に戻しておきます。
